板厚1.2一道彎扣除2mm板厚1.5一道彎扣除2.36mm板厚2.0一道彎扣除3.35mm板厚2.5一道彎扣除4.2m精度要求不高時就按這種方法去皮.把需要折彎零件的外部成型尺寸全加起來,多少個彎(90度)就減系數的多少個倍數.精度要求高時就得實際求這個系數,因為現在板材多數都是下差,不同折彎機的下模V型開口尺寸也不同,求系數的方法是, 200寬板材,每種厚度找一塊,在上面折10道彎,測量一下每道彎的尺寸,所有的尺寸加起來,與200mm的差值除以10就是一道彎的系數。

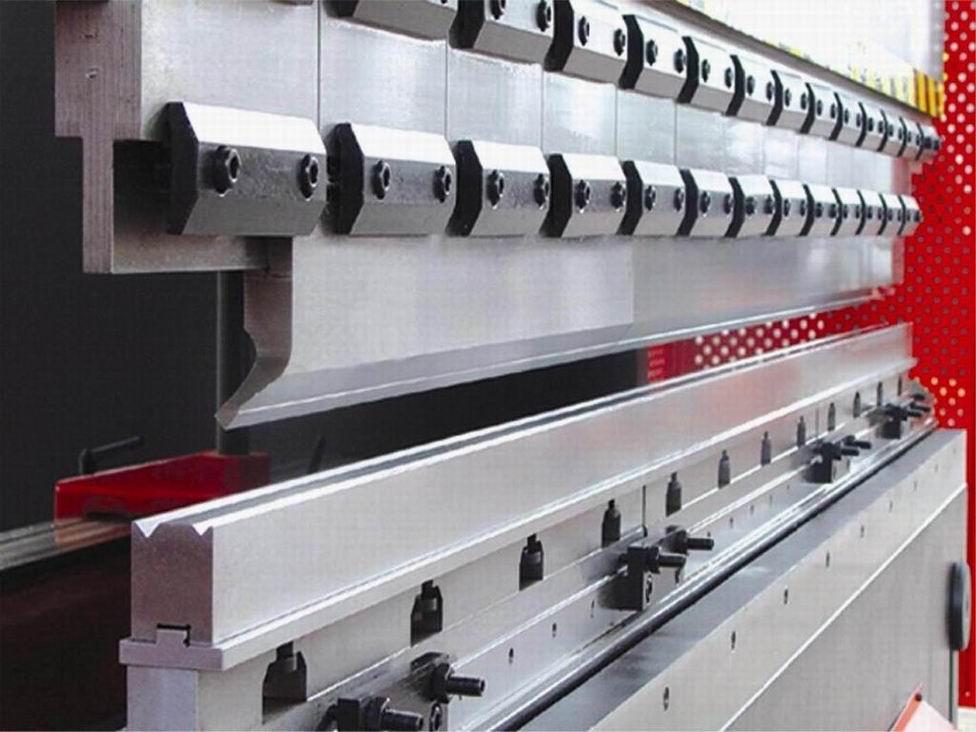

每次折出都比實際尺寸大幾毫米，用尺子量后檔料和模具的距離是對的，原因分析： 板材折彎實際上是一個拉伸過程，板材折彎后外壁實際上就加長了，這樣就出現了折彎系數。比如說，0.8毫米厚鐵板折彎扣除是1.5，比如展開長度是100毫米的冷軋板，0.8毫米厚，折彎20，另一個彎折出來實際上是81.5。折彎扣除是試出來的，折彎系數根據折彎機上模與下模不同而有所不同。 定尺方法；先量底模槽口中心到前面尺寸減去系數的一半，此為歸零尺寸。用這個歸零尺寸加上你要折彎的尺寸，這個后尺就定好了。試折彎系數的方法，先裁一塊制定厚度的料，100mm寬，折彎40,。用卡尺量兩個彎，兩個彎的尺寸加在一起減去100mm的得數就是此種板材的折彎扣除。另外注意折多厚的料用多大的底槽一定清楚。
